Part number 6B1569H-0.25

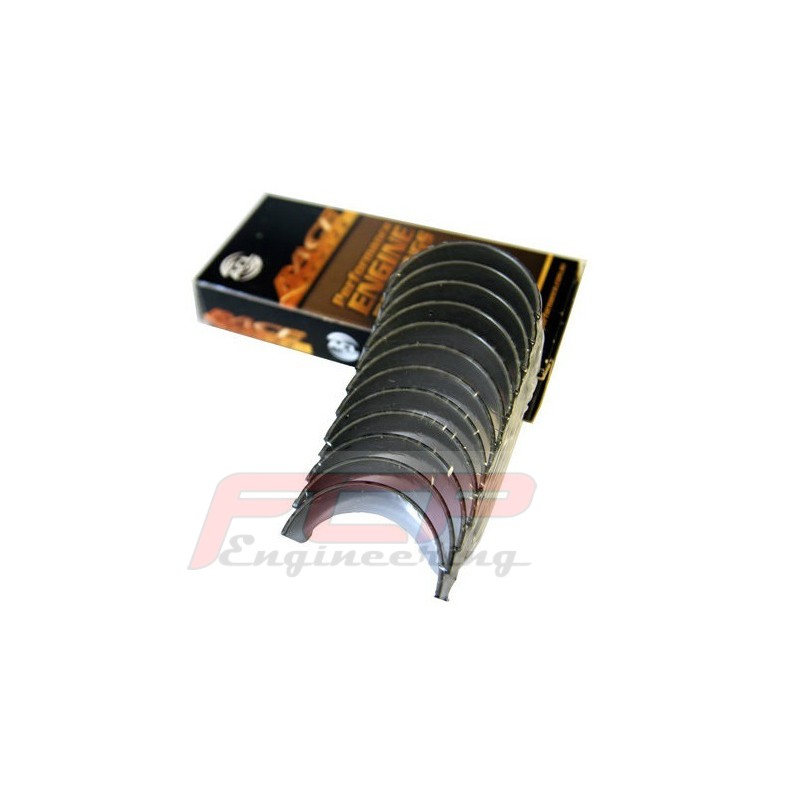

ACL Race Series connecting rod bearings
BMW M3 E46 - 3.2 (S54B32)

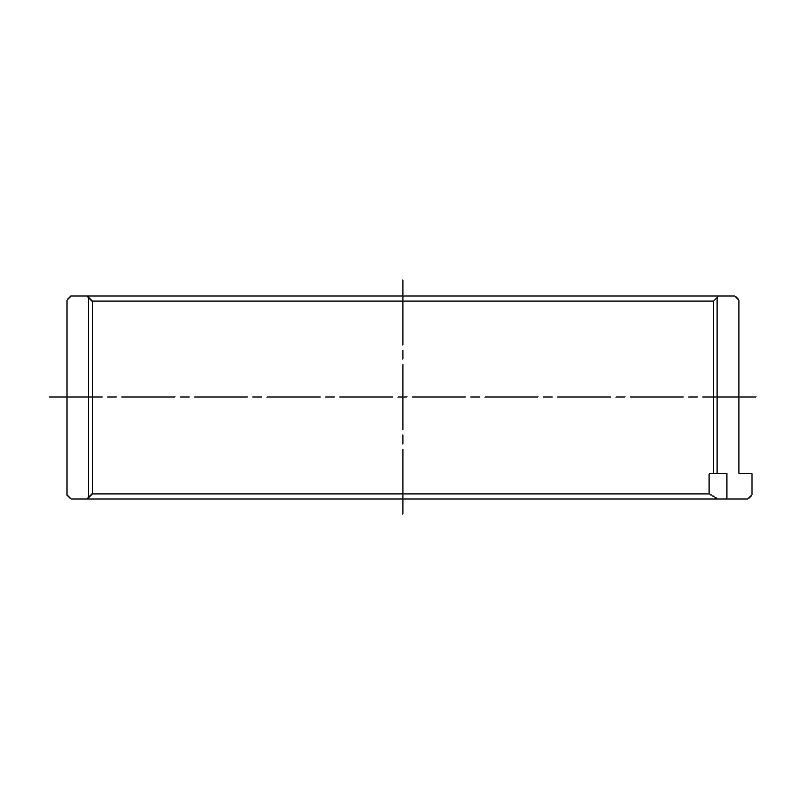

CON ROD BEARING SET |
||
Part# | ||
6B1569H |
6B1569HX |
|

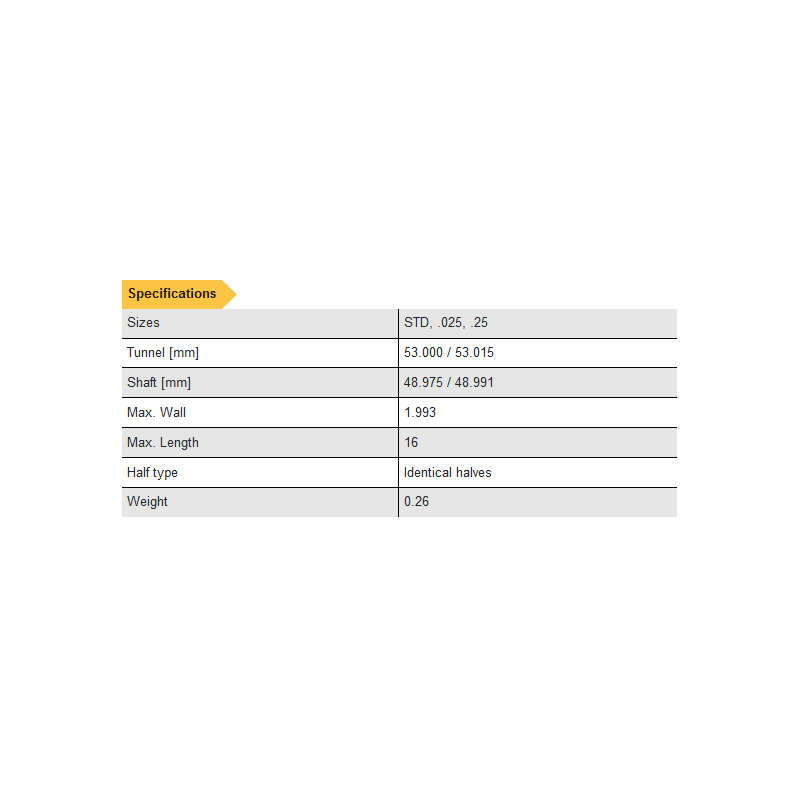

Sizes | STD, .025, .25 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.9281in / 48.975mm |
|
Max Std Shaft Size |
1.9288in / 48.991mm |
|
Min Std Tunnel Size |
2.0866in / 53.000mm |
|
Max Std Tunnel Size |
2.0872in / 53.015mm |
|
Max Wall at Crown |
0.0785in / 1.993mm |
|
Max Overall Length |
0.630in / 16.00mm |
|
Notes |
Подробная спецификация продукта:
Производитель: FCP Engineering
Модель: FCPRH1395321/S54
Профиль:профиль H
С на С: 139mm
Диаметр отверстия нижней головки: 53mm
Диаметр пальца: 21mm
Количество: 6 шт., 12 шт. 3/8" ARP2000 болты
Сделано из:4340 EN24er cтали
Максимальная рекомендуемая мощность:: 1000HP (6 cylinder)
Mаксимальные обороты RPM: 9000RPM
BMW M3 E46 - 3.2 (S54B32)
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
7M1532H |
7M1532HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-metal | |
Min Std Shaft Size | 2.3611in / 59.971mm | |
Max Std Shaft Size | 2.3618in / 59.990mm | |
Min Std Tunnel Size | 2.5591in / 65.000mm | |
Max Std Tunnel Size | 2.5598in / 65.019mm | |
Max Wall at Crown | 0.0980in / 2.490mm | 0.0930in / 2.478mm |
Max Overall Length |
0.787in / 20.00mm #1,2,3,4,5,7 0.982in / 24.94mm #6 thrust |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
7M1532H |
7M1532HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-metal | |
Min Std Shaft Size | 2.3611in / 59.971mm | |
Max Std Shaft Size | 2.3618in / 59.990mm | |
Min Std Tunnel Size | 2.5591in / 65.000mm | |
Max Std Tunnel Size | 2.5598in / 65.019mm | |
Max Wall at Crown | 0.0980in / 2.490mm | 0.0930in / 2.478mm |
Max Overall Length |
0.787in / 20.00mm #1,2,3,4,5,7 0.982in / 24.94mm #6 thrust |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
7M1532H |
7M1532HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-metal | |
Min Std Shaft Size | 2.3611in / 59.971mm | |
Max Std Shaft Size | 2.3618in / 59.990mm | |
Min Std Tunnel Size | 2.5591in / 65.000mm | |
Max Std Tunnel Size | 2.5598in / 65.019mm | |
Max Wall at Crown | 0.0980in / 2.490mm | 0.0930in / 2.478mm |
Max Overall Length |
0.787in / 20.00mm #1,2,3,4,5,7 0.982in / 24.94mm #6 thrust |
|
Notes | ||
Diagram |
|
|
|
|||||||||||||
Quantity | 1 | 6 | ||||||||||||
Crankshaft | 59.990 / 59.972 | 59.990 / 59.972 | ||||||||||||
Housing | 65.001 / 65.019 | 65.001 / 65.019 | ||||||||||||
Max Wall | 2.494 | 2.494 | ||||||||||||
Max Length | 24.940 | 19.901 |
|
|
|||||||||||||
Quantity | 1 | 6 | ||||||||||||
Crankshaft | 59.990 / 59.972 | 59.990 / 59.972 | ||||||||||||
Housing | 65.001 / 65.019 | 65.001 / 65.019 | ||||||||||||
Max Wall | 2.494 | 2.494 | ||||||||||||
Max Length | 24.940 | 19.901 |
Product detailed specification |
|
Bore size |
87.50mm |
Stroke |
91.00mm |
JE Pistons compression ratio (CR) |
9.0:1 |
OEM compression ratio (CR) |
11.3:1 |
Dome volume (CC) |
-30.00cm3 |
Compression height (CH) |
32.30mm |
Pin diameter |
21mm |
Features |
Accepts Turbo and Nitrous; assymetrical FSR series |
Fits for |
BMW M3 E46 - 3.2 S54B32 |
Product detailed specification |
|
Bore size |
87.00mm |
Stroke |
91.00mm |
JE Pistons compression ratio (CR) |
11.5:1 |
OEM compression ratio (CR) |
11.3:1 |
Dome volume (CC) |
-13.20cm3 |
Compression height (CH) |
32.30mm |
Pin diameter |
21mm |
Features |
Accepts Turbo and Nitrous; FSR skirt |
Fits for |
BMW M3 E46 - 3.2 S54B32 |
Product detailed specification |
|
Bore size |
87.00mm |
Stroke |
91.00mm |
JE Pistons compression ratio (CR) |
12.5:1 |
OEM compression ratio (CR) |
11.3:1 |
Dome volume (CC) |
-8.70cm3 |
Compression height (CH) |
32.30mm |
Pin diameter |
21mm |
Features |
Accepts Turbo and Nitrous; FSR skirt |
Fits for |
BMW M3 E46 3.2 S54B32 |
Product detailed specification |
|
Bore size |
87.50mm |
Stroke |
91.00mm |
JE Pistons compression ratio (CR) |
11.5:1 |
OEM compression ratio (CR) |
11.3:1 |
Dome volume (CC) |
-13.80cm3 |
Compression height (CH) |
32.30mm |
Pin diameter |
21mm |
Features |
Accepts Turbo and Nitrous; FSR skirt |
Fits for |
BMW M3 E46 - 3.2 S54B32 |
CON ROD BEARING SET |
||
Part# | ||
6B1569H |
6B1569HX |
|
Sizes | STD, .025, .25 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.9281in / 48.975mm |
|
Max Std Shaft Size |
1.9288in / 48.991mm |
|
Min Std Tunnel Size |
2.0866in / 53.000mm |
|
Max Std Tunnel Size |
2.0872in / 53.015mm |
|
Max Wall at Crown |
0.0785in / 1.993mm |
|
Max Overall Length |
0.630in / 16.00mm |
|
Notes |
Manufacturer: ACL Bearing company
Part number: 6B1569HX-STD
BMW M3 E46 - 3.2 (S54B32)
CON ROD BEARING SET |
||
Part# | ||
6B1569H |
6B1569HX |
|
Sizes | STD, .025, .25 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.9281in / 48.975mm |
|
Max Std Shaft Size |
1.9288in / 48.991mm |
|
Min Std Tunnel Size |
2.0866in / 53.000mm |
|
Max Std Tunnel Size |
2.0872in / 53.015mm |
|
Max Wall at Crown |
0.0785in / 1.993mm |
|
Max Overall Length |
0.630in / 16.00mm |
|
Notes |
Manufacturer: ACL Bearing company
Part number: 6B1569H-STD
BMW M3 E46 - 3.2 (S54B32)
CON ROD BEARING SET |
||
Part# | ||
6B1569H |
6B1569HX |
|
Sizes | STD, .025, .25 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.9281in / 48.975mm |
|
Max Std Shaft Size |
1.9288in / 48.991mm |
|
Min Std Tunnel Size |
2.0866in / 53.000mm |
|
Max Std Tunnel Size |
2.0872in / 53.015mm |
|
Max Wall at Crown |
0.0785in / 1.993mm |
|
Max Overall Length |
0.630in / 16.00mm |
|
Notes |
Position | Connecting rod: 1, 2, 3, 4, 5, 6 |
||||||
---|---|---|---|---|---|---|---|
Pairs & Part Numbers |
|
||||||
Quantity | 6 | ||||||
Crankshaft Diameter | 48.992 / 48.974mm | ||||||
Housing Diameter | 53.000 / 53.015mm | ||||||
Max Wall Thickness | 1.994mm | ||||||
Max Length | 16.002mm |
Product detailed specification |
|
Bore size |
87.50mm |
Stroke |
91.00mm |
JE Pistons compression ratio (CR) |
12.5:1 |
OEM compression ratio (CR) |
11.3:1 |
Dome volume (CC) |
-9.20cm3 |
Compression height (CH) |
32.30mm |
Pin diameter |
21mm |
Features |
Accepts Turbo and Nitrous; FSR skirt |
Fits for |
BMW M3 E46 3.2 S54B32 |
Product detailed specification |
|
Bore size |
87.00mm |
Stroke |
91.00mm |
JE Pistons compression ratio (CR) |
9.0:1 |
OEM compression ratio (CR) |
11.3:1 |
Dome volume (CC) |
-29.30cm3 |
Compression height (CH) |
32.30mm |
Pin diameter |
21mm |
Features |
Accepts Turbo and Nitrous; assymetrical FSR series |
Fits for |
BMW M3 E46 - 3.2 S54B32 |
Position | Connecting rod: 1, 2, 3, 4, 5, 6 |
||||||
---|---|---|---|---|---|---|---|
Pairs & Part Numbers |
|
||||||
Quantity | 6 | ||||||
Crankshaft Diameter | 48.992 / 48.974mm | ||||||
Housing Diameter | 53.000 / 53.015mm | ||||||
Max Wall Thickness | 1.994mm | ||||||
Max Length | 16.002mm |
Product detailed specification |
|
Bore size |
87.25mm |
Stroke |
91.00mm |
Wiseco pistons compression ratio (CR) |
11.1:1 |
OEM compression ratio (CR) |
11.3:1 |
Dome volume (CC) |
-14.00cm3 |
Compression height (CH) |
32.00mm |
Pin diameter |
21mm |
Features |
Accepts Turbo and Nitrous; Full round piston skirt |
Fits for |
BMW M3 E46 - 3.2 S54B32 |
|
|
|||||||||||||
Quantity | 1 | 6 | ||||||||||||
Crankshaft | 59.990 / 59.972 | 59.990 / 59.972 | ||||||||||||
Housing | 65.001 / 65.019 | 65.001 / 65.019 | ||||||||||||
Max Wall | 2.494 | 2.494 | ||||||||||||
Max Length | 24.940 | 19.901 |
Flat Diaphragm | Rolled Diaphragm | |
Clamping Force | 1300kg | 1300kg |
Torque Rating | 1800Nm | 1800Nm |
Bearing Contact Diameter | 65mm | FLAT BEARING |
Bearing Load (@ 48mm) | 180kg | 150kg |
Release Travel Required | 7mm | 7mm |
Assembly Mass (without flywheel) | 8.30kg | 8.30kg |
Disc Set Static Mass | 2.25kg | 2.25kg |
Friction Thickness New | 8mm (0.315") | 8mm (0.315") |
Friction Thickness Worn | 7.5mm (0.295") | 7.5mm (0.295") |
Position | Connecting rod: 1, 2, 3, 4, 5, 6 |
||||||
---|---|---|---|---|---|---|---|
Pairs & Part Numbers |
|
||||||
Quantity | 6 | ||||||
Crankshaft Diameter | 48.992 / 48.974mm | ||||||
Housing Diameter | 53.000 / 53.015mm | ||||||
Max Wall Thickness | 1.994mm | ||||||
Max Length | 16.002mm |
