Teilenummer 6B1515H-STD

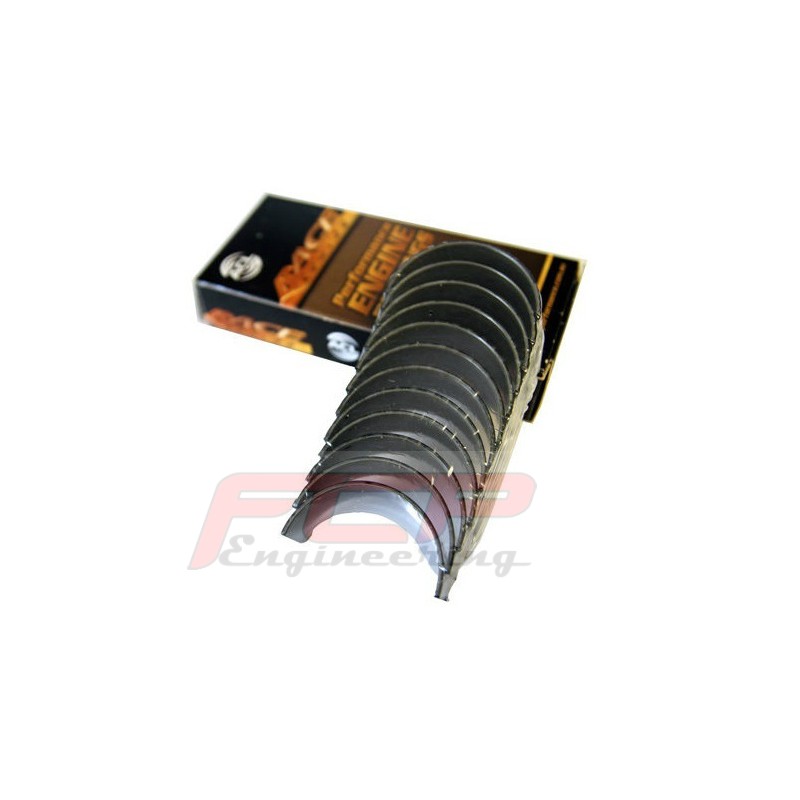

ACL Race Series Pleuellager Satz
BMW M3 E36 - 3.0 (S50B30)

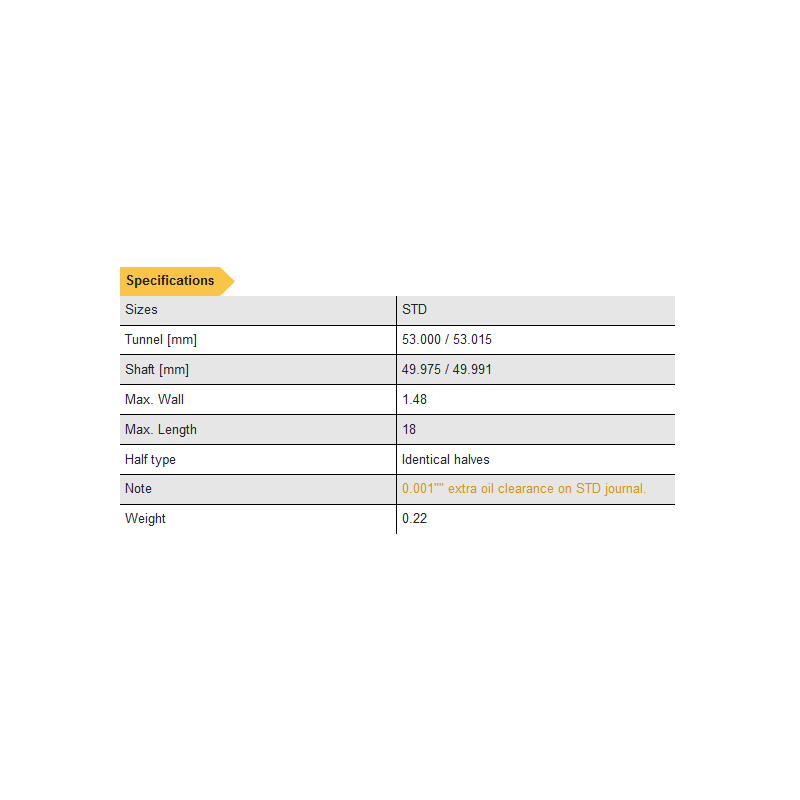

ENGINE BEARINGS | ||
CON ROD BEARING SET |
||
Part# | ||
6B1515H |
6B1515HX |
|
Sizes | STD, .025, .25 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.9675in / 49.975mm |
|
Max Std Shaft Size |
1.9681in / 49.991mm |
|
Min Std Tunnel Size |
2.0866in / 53.000mm |
|
Max Std Tunnel Size |
2.0875in / 53.015mm |
|
Max Wall at Crown |
0.0588in / 1.493mm |
0.0538in / 1.481mm |
Max Overall Length |
0.709in / 18.00mm |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
CON ROD BEARING SET |
||
Part# | ||
6B1515H |
6B1515HX |
|
Sizes | STD, .025, .25 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.9675in / 49.975mm |
|
Max Std Shaft Size |
1.9681in / 49.991mm |
|
Min Std Tunnel Size |
2.0866in / 53.000mm |
|
Max Std Tunnel Size |
2.0875in / 53.015mm |
|
Max Wall at Crown |
0.0588in / 1.493mm |
0.0538in / 1.481mm |
Max Overall Length |
0.709in / 18.00mm |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
7M1532H |
7M1532HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-metal | |
Min Std Shaft Size | 2.3611in / 59.971mm | |
Max Std Shaft Size | 2.3618in / 59.990mm | |
Min Std Tunnel Size | 2.5591in / 65.000mm | |
Max Std Tunnel Size | 2.5598in / 65.019mm | |
Max Wall at Crown | 0.0980in / 2.490mm | 0.0930in / 2.478mm |
Max Overall Length |
0.787in / 20.00mm #1,2,3,4,5,7 0.982in / 24.94mm #6 thrust |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
7M1532H |
7M1532HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-metal | |
Min Std Shaft Size | 2.3611in / 59.971mm | |
Max Std Shaft Size | 2.3618in / 59.990mm | |
Min Std Tunnel Size | 2.5591in / 65.000mm | |
Max Std Tunnel Size | 2.5598in / 65.019mm | |
Max Wall at Crown | 0.0980in / 2.490mm | 0.0930in / 2.478mm |
Max Overall Length |
0.787in / 20.00mm #1,2,3,4,5,7 0.982in / 24.94mm #6 thrust |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
7M1532H |
7M1532HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-metal | |
Min Std Shaft Size | 2.3611in / 59.971mm | |
Max Std Shaft Size | 2.3618in / 59.990mm | |
Min Std Tunnel Size | 2.5591in / 65.000mm | |
Max Std Tunnel Size | 2.5598in / 65.019mm | |
Max Wall at Crown | 0.0980in / 2.490mm | 0.0930in / 2.478mm |
Max Overall Length |
0.787in / 20.00mm #1,2,3,4,5,7 0.982in / 24.94mm #6 thrust |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
CON ROD BEARING SET |
||
Part# | ||
6B1515H |
6B1515HX |
|
Sizes | STD, .025, .25 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.9675in / 49.975mm |
|
Max Std Shaft Size |
1.9681in / 49.991mm |
|
Min Std Tunnel Size |
2.0866in / 53.000mm |
|
Max Std Tunnel Size |
2.0875in / 53.015mm |
|
Max Wall at Crown |
0.0588in / 1.493mm |
0.0538in / 1.481mm |
Max Overall Length |
0.709in / 18.00mm |
|
Notes | ||
Diagram |
|
