Teilenummer 4B7820H-0.25

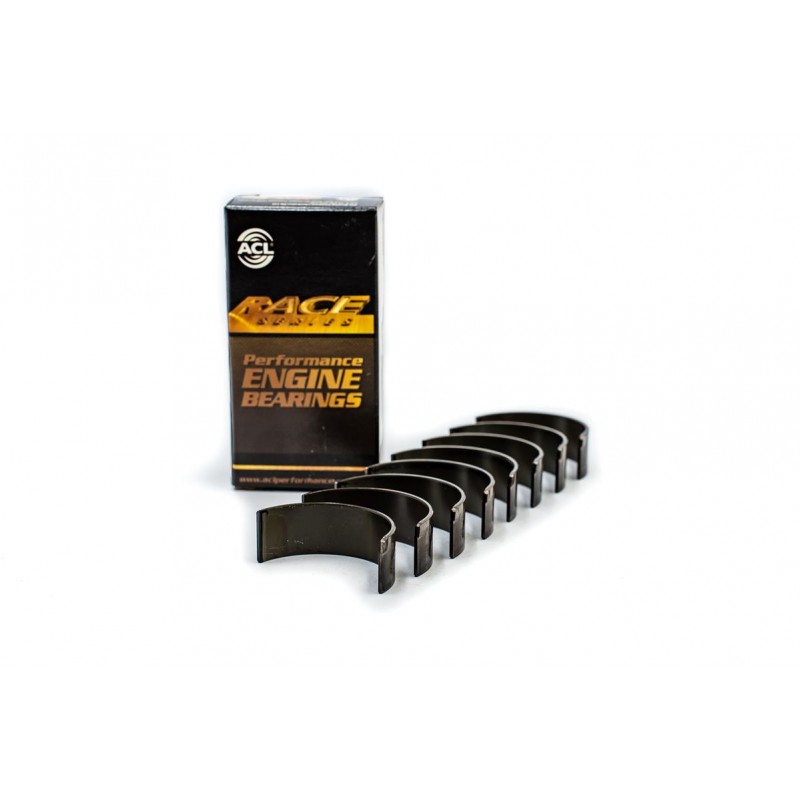

ACL Race Series Pleuellager Satz
Renault - 1.7 1.8 2.0 Benzin und 1.6 1.9 Diesel Motoren (F8M, F8Q Diesel, F1N, F2N, F2R, F3N, F3P, F3R, F4R, F7P, F7R)
ENGINE BEARINGS | ||
CON ROD BEARING SET |
||
Part# | ||
4B7820H |
4B7820HX |
|

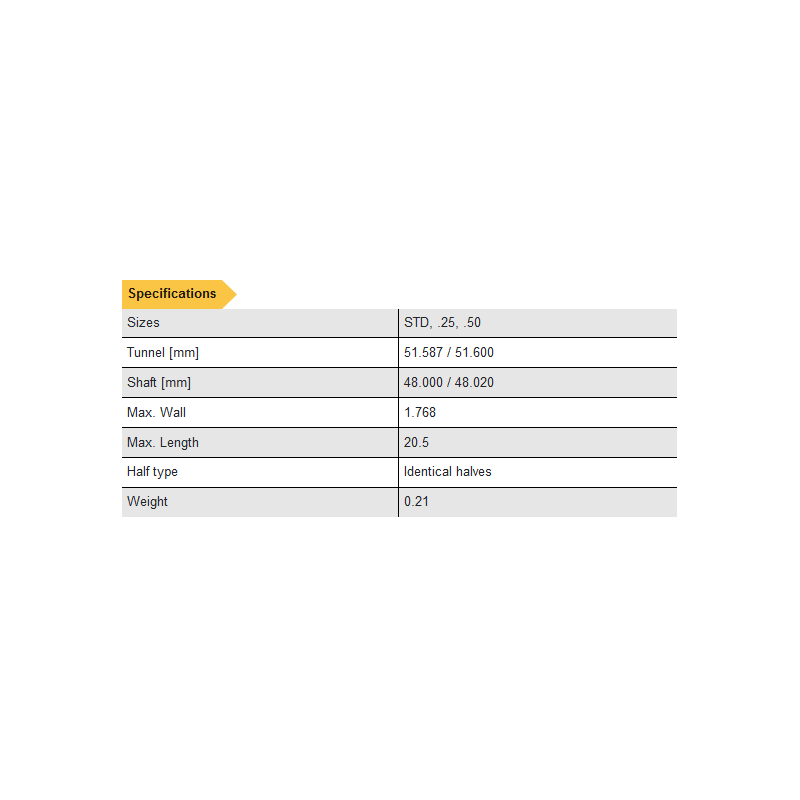

Sizes | STD, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.8898 in / 48.000 mm |
|
Max Std Shaft Size | 1.8905 in / 48.020 mm | |
Min Std Tunnel Size | 2.0310 in / 51.587 mm | |
Max Std Tunnel Size | 2.0315 in / 51.600 mm | |
Max Wall at Crown | 0.0696 in / 1.768 mm | 0.0691 in / 1.755 mm |
Max Overall Length |
0.807 in / 20.50 mm |
|
Notes | ||

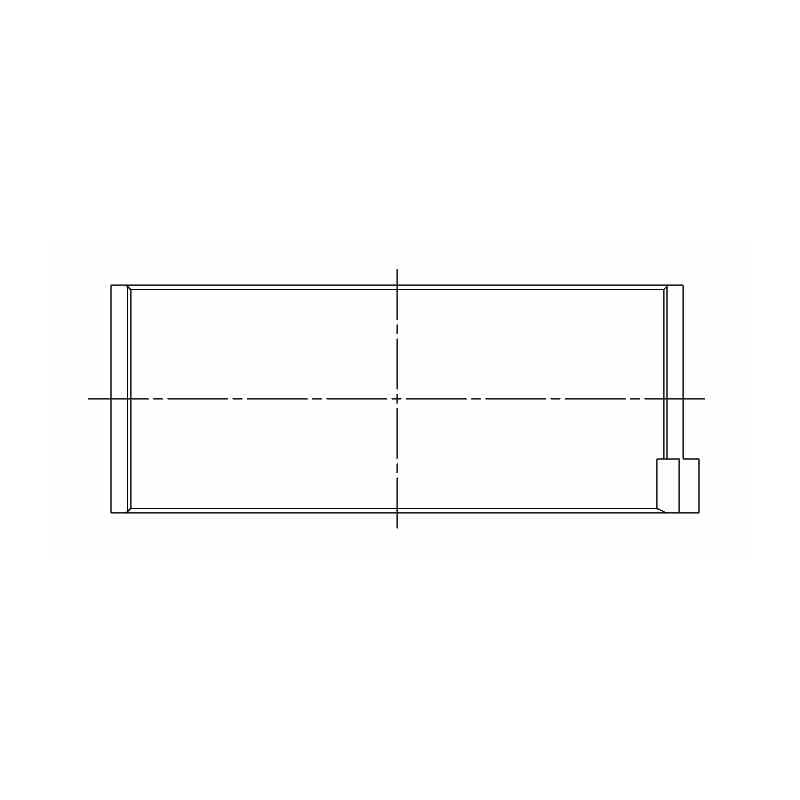

Diagram |
|
ENGINE BEARINGS | ||
CON ROD BEARING SET |
||
Part# | ||
4B7820H |
4B7820HX |
|
Sizes | STD, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material |
Tri-metal Hardened steel backs |
|
Min Std Shaft Size |
1.8898 in / 48.000 mm |
|
Max Std Shaft Size | 1.8905 in / 48.020 mm | |
Min Std Tunnel Size | 2.0310 in / 51.587 mm | |
Max Std Tunnel Size | 2.0315 in / 51.600 mm | |
Max Wall at Crown | 0.0696 in / 1.768 mm | 0.0691 in / 1.755 mm |
Max Overall Length |
0.807 in / 20.50 mm |
|
Notes | ||
Diagram |
|
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
5M7807H |
5M7807HX |
|
Sizes | STD, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material | Tri-Metal | |
Min Std Shaft Size |
2.1569 in / 54.785 mm |
|
Max Std Shaft Size | 2.1573 in / 54.795 mm | |
Min Std Tunnel Size | 2.3122 in / 58.731 mm | |
Max Std Tunnel Size | 2.3128 in / 58.744 mm | |
Max Wall at Crown | 0.0765 in / 1.945 mm |
0.0760 in / 1.933 mm |
Max Overall Length | 0.728 in / 18.50 mm | |
Notes | ||
Diagram |
|
Federn Info:
Springs data:
Seat pressure - 83lbs @ 34mm
Open (lift) pressure - 191lbs @ 10mm
Spring coil bind - 20.70mm
Rate - 12.10lbs/mm
Max lift - 13.30mm
Äußere Feder äußere Durchmesser: 27.50mm
Äußere Feder innere Durchmesser: 20.00mm
Innere Feder äußere Durchmesser: 20.00mm
Innere Feder innere Durchmesser: 15.20mm
Satz enthält:
Doppelfedern: 16 Stk. SPR-TS1015-F4R
Federtellern: 16 Stk. RET-TS55-T5R
Sitze: 8 Stk. SEAT-F4R-EX, 8 Stk. SEAT-F4R-IN
Athena Racing 338-Serie Mehrlagenstahl (MLS) Zylinderkopfdichtung.
Athena MLS Dichtungen sind speziell für die Anforderungen der heutigen Rennmotoren entwerfen und bieten verbesserte Abdichtung gegen OEM Produkt.
Dichtungen sind aus 2-5 Sichten hochwertigem Edelstahl und Federstahl hergestellt.
Teilenummer 338376R
Dichtungsdicke: 1.30mm
Zylinderdurchmesser: 84.50mm
Teilenummer beginnt 338 |
|
Athena Vorteile |
|
Optimierte Radius Prägeform |
Die runde Form der Prägung erhöht Besiegelung auf Zylinderbohrung, Öl- und Kühlwasserkanäle und und verbessert der Rückfederung Stärke |
Fortschrittliche Stoppertechnik |
Der Stand der Technik erhöht den Dichtungsdruck um den Zylinder. Höchste Dichteigenschaften bei Hochleistungsmotoren |
Beschichtungstechnik |
Entworfen und konstruiert von Athena die spezielle Beschichtung auf Stahloberflächen aufgebracht, verbessert die |
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
5M7807H |
5M7807HX |
|
Sizes | STD, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Identical Halves | |
Material | Tri-Metal | |
Min Std Shaft Size |
2.1569 in / 54.785 mm |
|
Max Std Shaft Size | 2.1573 in / 54.795 mm | |
Min Std Tunnel Size | 2.3122 in / 58.731 mm | |
Max Std Tunnel Size | 2.3128 in / 58.744 mm | |
Max Wall at Crown | 0.0765 in / 1.945 mm |
0.0760 in / 1.933 mm |
Max Overall Length | 0.728 in / 18.50 mm | |
Notes | ||
Diagram |
|
